DVR電源
工作原理
DVR采用電力電子技術，當系統電壓突然暫降時，DVR能夠實現對電壓的快速調節，同時消除電壓三相不平衡，且具有調節電壓偏差，保證輸出電壓無縫連接達到額定值，保護負載正常運行。

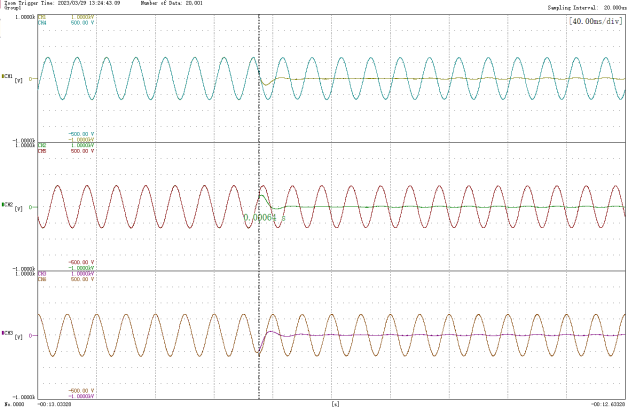

電壓恢復時間波形圖
單相電壓暫降
注：
CH1 為輸入電壓 UAN，CH2 為輸入電壓 UBN，CH3 為輸入電壓 UCN；
CH4 為輸出電壓 UAN，CH5 為輸出電壓 UBN，CH6 為輸出電壓 UCN；
CH1~3 變比為 1V/1V；
CH4~6 變比為 0.5V/1V
兩相電壓暫降
注：
CH1 為輸入電壓 UAN，CH2 為輸入電壓 UBN，CH3 為輸入電壓 UCN；
CH4 為輸出電壓 UAN，CH5 為輸出電壓 UBN，CH6 為輸出電壓 UCN；
CH1~3 變比為 1V/1V；
CH4~6 變比為 0.5V/1V
三相電壓暫降
注：
CH1 為輸入電壓 UAN，CH2 為輸入電壓 UBN，CH3 為輸入電壓 UCN；
CH4 為輸出電壓 UAN，CH5 為輸出電壓 UBN，CH6 為輸出電壓 UCN；
CH1~3 變比為 1V/1V；
CH4~6 變比為 0.5V/1V
產品特點
1、可靠性高，專為工業負載設計
2、多級保護，電路簡潔，免維護。
3、系統效率高，響應速度快
4、通過圖形顯示和界面友好的菜單操作系統，用戶容易瀏覽輸入、輸出、負載和運行參數。
5、系統自檢功能完備，實現免維護運行
技術參數
指標 | 參數 |
額定絕緣電壓 | 690V |
電壓范圍 | 380±5%VAC可調 |
額定頻率 | 50HZ |
供電制式 | 三相 4 線制 |
切換時間 | ≤2ms |
系統支撐總功率 | 10-3000KW |
整機效率（系統功率 300KW 以上） | ≥ 97% |
冷卻方式 | 風冷 |
充電效率 | ≥ 95% |
7 寸彩色觸摸屏 | 參數設置、數據檢測、報警記錄、晃電停電記數 |
通訊 | Modbus-RTU |
測量數據 | 全電量、電壓電流諧波、電能 |
記錄事件 | DIDO 記錄、報警記錄 |
尺寸標準 | 800*800*2260（可定制） |
防護等級 | IP30 |
顏色 | RAL7035（噴塑） |
 |  |
